Celdas Espectroelectroquímicas Raman In-Situ
Soluciones para la Investigación Espectroelectroquímica en Tiempo Real
Celdas electroquímicas Raman para investigación avanzada
SFTec distribuye in situ Raman electrochemical cells de AIDA Tianjin, diseñadas para investigadores y profesionales que buscan rendimiento máximo y flexibilidad de integración con distintos equipos en análisis espectroelectroquímico.
Estas celdas integran ventanas de cuarzo de precisión y ensamblajes modulares versátiles, permitiendo el acceso directo del láser y la medición simultánea de cambios moleculares y estructurales en las superficies de los electrodos bajo condiciones de operación reales.
Las celdas de AIDA se destacan por su compatibilidad con una amplia gama de materiales de electrodos, soporte para experimentos estáticos y de flujo, y sellado químico confiable, lo que las convierte en la plataforma ideal para la caracterización de catalizadores, estudios de mecanismos de reacción e investigaciones de modificación de superficies utilizando espectroscopia Raman in situ.
Línea de Celdas Espectroelectroquímicas Raman In-Situ

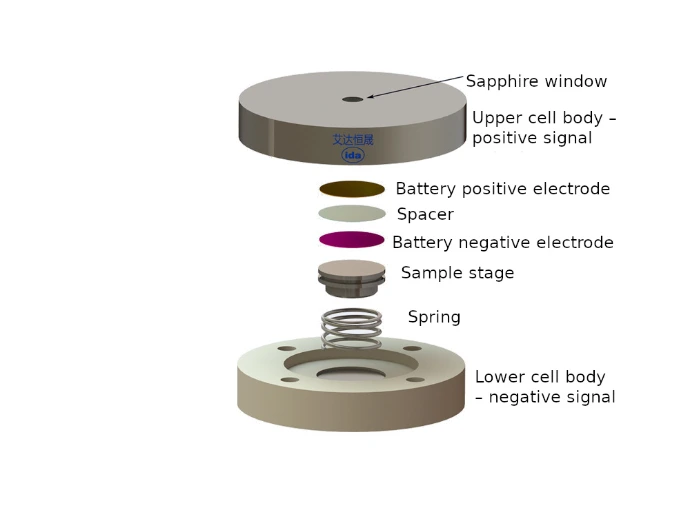

Celda de prueba electroquímica Raman in situ sin ventilación E702
Características:
- Diseñada para espectroscopia Raman in situ combinada con pruebas electroquímicas, permitiendo observar cambios en los materiales mientras el experimento está en curso.
- Adecuada para pruebas de carga/descarga de baterías de litio y estudio espectroscópico in situ de materiales electroquímicos.
- Construida como un dispositivo de dos electrodos, sin ventilación celda, lo que la hace apropiada para configuraciones de prueba compactas donde se requiere acceso óptico.
- Utiliza una ventana óptica de zafiro para proporcionar acceso Raman durante la medición.
- El cuerpo de la celda está hecho de acero inoxidable 316 con componentes de sellado de PEEK para resistencia química y estabilidad estructural.
Especificaciones:
Materiales:
- Material del cuerpo: acero inoxidable 316, PEEK
- Partes de sellado: perfluoro, goma de fluorina
- Material de la ventanal: zafiro
- Dimensiones exteriores del cuerpo Ø54*20
- Ventana efectiva Ø6
- Distancia de la muestra ventana: 2mm
- Grosor de la ventana: 0.5mm
- Tamaño de muestra adecuado para instalación: Φ10-Ø16
- Diámetro de la cavidad interna: Φ16

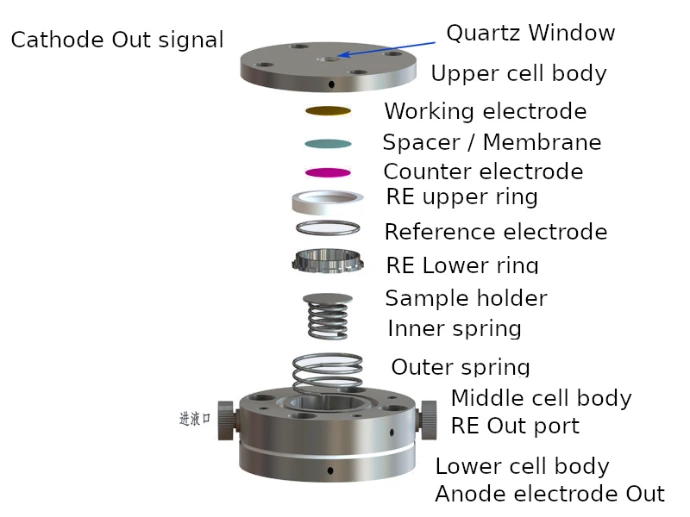

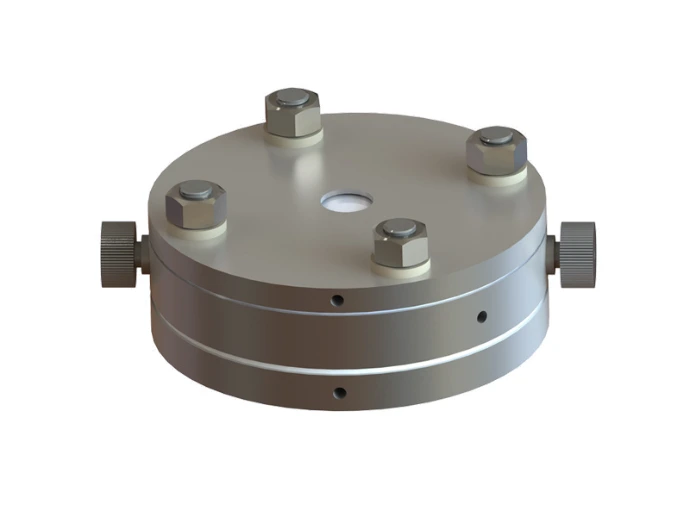

Celda de prueba de batería de espectroscopia Raman ventilada in-situ E703
Características:
- Diseñada para pruebas de descarga de baterías de litio y estudio espectroscópico Raman in-situ de materiales electroquímicos.
- Construida como un tres electrodos, ventilada celda, lo que la hace adecuada para experimentos que requieren mediciones electroquímicas controladas con liberación de gas.
- Utiliza una ventana óptica de zafiro para proporcionar acceso Raman durante la medición y para monitorear cambios en los materiales en tiempo real.
- El cuerpo de acero inoxidable y los materiales de sellado resistentes a productos químicos proporcionan durabilidad y un sellado confiable durante las pruebas.
- Adecuada para estudiar cambios espectrales in-situ de materiales de electrodos bajo condiciones electroquímicas operativas.
Especificaciones:
Materiales:
- Material del cuerpo: acero inoxidable 316
- Partes de sellado: perfluoro, goma de fluorina
- Material de la ventanal: zafiro
- Body outer dimensions Ø60*20
- Ventana efectiva Ø5 (Ø8 opcional)
- Distancia de la muestra ventana: 2mm
- Grosor de la ventana: 0.5mm
- Diámetro de la cavidad interna: Φ16
Adecuado para tamaño de muestra de instalación:
- Φ12-Φ16（Ventana válida: Φ5）
- Φ15-Φ16（Ventana válida: Φ8）
In-situ Raman Spectroscopy Battery Test Cell E704
Características:
- Diseñado para espectroscopía Raman in-situ combinada con pruebas electroquímicas, permitiendo la observación en tiempo real de los cambios de material durante la operación.
- Construido como una celda ventilada de tres electrodos, lo que lo hace apropiado para experimentos que requieren electroquímica controlada y liberación de gas.
- Adecuado para pruebas de descarga de baterías de litio y estudio espectroscópico in-situ de materiales de electrodos en condiciones de trabajo.
- La protección del diafragma del electrodo negativo reduce la pérdida del electrodo negativo, extendiendo efectivamente el tiempo experimental.
- Utiliza una ventana óptica de zafiro para proporcionar acceso Raman durante la medición.
- El cuerpo de acero inoxidable y los materiales de sellado resistentes a productos químicos proporcionan durabilidad y un sellado estable para uso en laboratorio.
Especificaciones:
Materiales:
- Material del cuerpo: acero inoxidable 316
- Partes de sellado: perfluoro, goma de fluorina
- Material de la ventanal: zafiro
- Dimensiones exteriores del cuerpo Ø54*19
- Ventana efectiva Ø5, Ø8 (Ø10 opcional)
- Distancia de la muestra ventana: 2mm
- Grosor de la ventana: 0.5mm
- Diámetro de la cavidad interna: Φ16
Adecuado para tamaño de muestra de instalación:
- Φ12-Φ16（Ventana válida: Φ5）
- Φ15-Φ16（Ventana válida: Φ8）

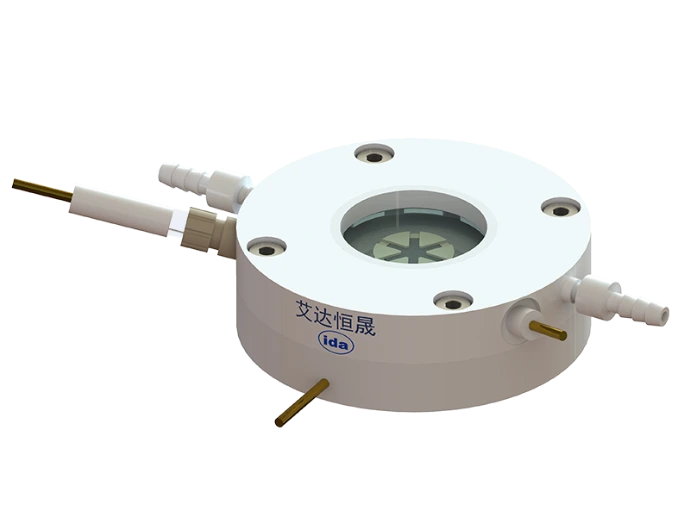

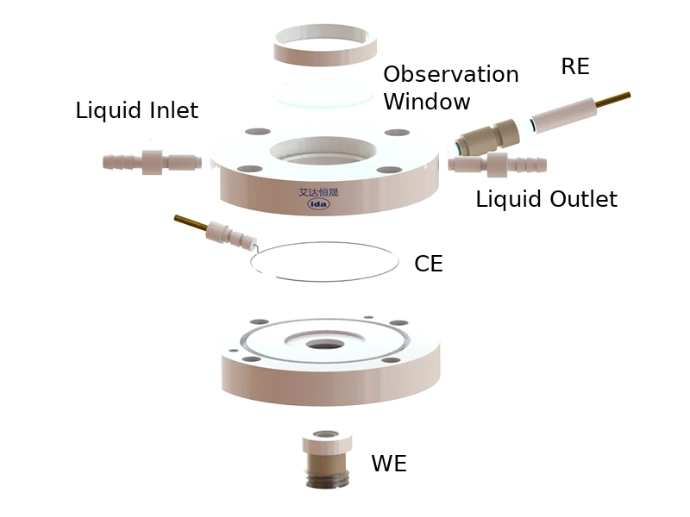

Electrodo de disco/placa, celda electroquímica Raman K004 con distancia de ventana ajustable
Características:
- Diseñado para análisis espectroelectroquímico Raman in-situ, permitiendo la observación en tiempo real de cambios en la superficie y el material durante reacciones electroquímicas.
- Distancia WE-ventana ajustable, ideal para estudios que requieren un grosor mínimo de capa de electrolito para reducir la atenuación de la señal Raman — crítico en electrocatalisis (HER, OER, CO₂RR) y fotoelectroquímica.
- Integra acceso óptico de precisión con un diseño de celda modular, permitiendo mediciones directas con láser durante las pruebas.
- Compatible con una amplia gama de materiales de electrodos y soporta tanto experimentos estáticos como de flujo.
- Proporciona un sellado químico confiable para mediciones espectroelectroquímicas estables y reproducibles.
- Para electrodos de trabajo de tipo disco y pequeñas placas planas (por ejemplo, un disco de Au de 5 mm o una placa de oro de 5×5 mm).
- El electrodo de trabajo de disco se puede usar como colector de corriente para la instalación de papel de carbono, níquel en espuma y otras muestras de trabajo de propiedad del usuario.
Especificaciones:
Materiales:
- Material del cuerpo: PTFE (politetrafluoroetileno)
- Material de la ventana: cuarzo
Dimensiones Externas:
- Dimensiones exteriores Ø70*22
Ventana de Observación
- ventana efectiva: Ø28,
- espesor de la placa de cuarzo 1mm
- Distancia Ventana-a-WE: ajustable
La celda AIDA K004 incluye:
- CE de alambre de Pt integrado
- RE Ag/AgCl (RE de ion de mercurio no disponible)
- WE personalizable (el electrodo de disco de GC Ø5 se usa típicamente)

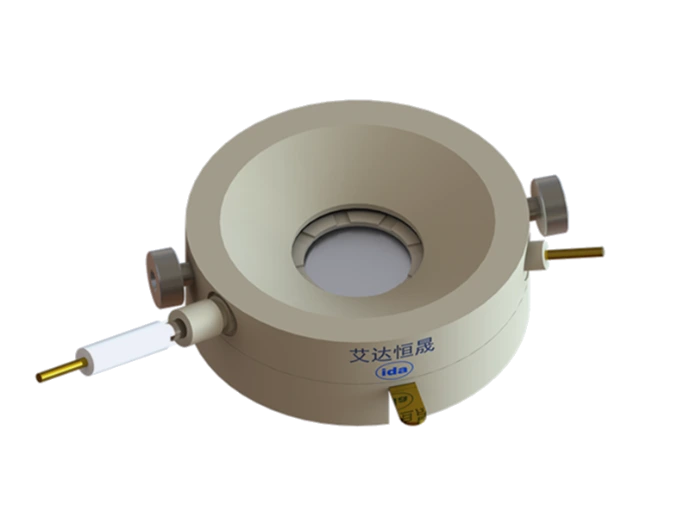

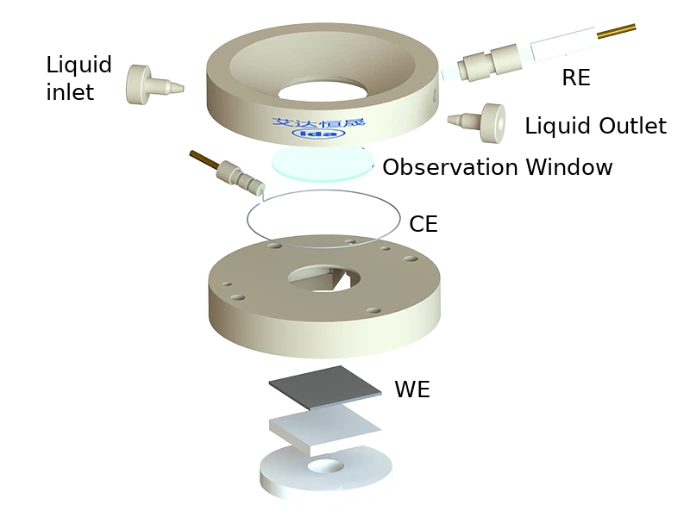

Celda espectroelectroquímica K005 de geometría fija de electrodo de película/hoja plana
Características:
- Misma huella externa que K004 pero optimizada para electrodos de trabajo de gran hoja plana como vidrio ITO, vidrio FTO y placas metálicas de hasta 25×25 mm (0–2.2 mm de grosor).
- Ideal para electrodos de película delgada, fotoelectroquímica en sustratos de vidrio conductores y estudios de recubrimiento de superficie — donde el electrodo debe estar plano bajo la ventana en lugar de ser insertado verticalmente
Especificaciones:
Materiales:
- Material del cuerpo: PEEK (polieter éter cetona)
- Material de la ventana: Cuarzo
- Material de accesorios de sellado: goma de fluorina
Dimensiones
- Dimensión exterior: Φ70 × 24,
- Volumen 6 ml
Ventana de observación
- Ventana efectiva: Ø27
- Grosor de la ventana 1mm
- Distancia ventana-a-WE: 3mm.
Tamaño de instalación de WE
- 25*25 *(0~2.2 grosor) mm,
- Effective reaction surface 22
La celda AIDA K005 incluye:
CE de alambre de Pt integrado
- RE Ag/AgCl (RE de ion de mercurio no disponible)
- WE no incluida.

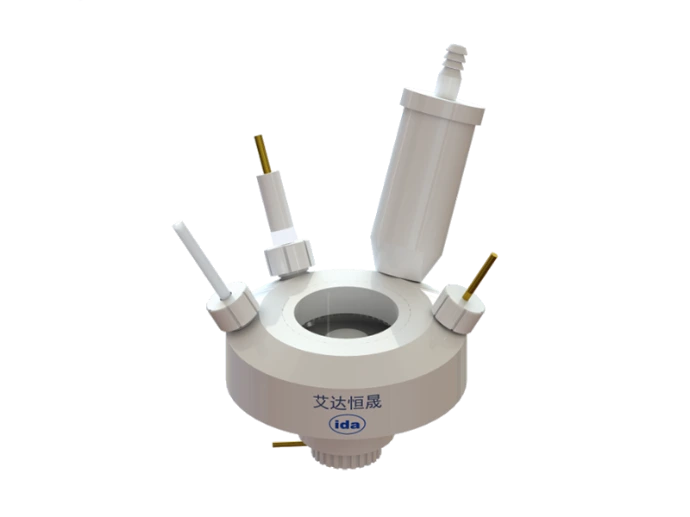

Celda PTFE K006 de mayor volumen, compatible con no acuosos, espectroelectroquímica Raman in-situ
Características:
In-situ Raman Spectroelectrochemical cell compatible with continuous flow systems for real-time analysis, with ptimized design to minimize background noise in Raman measurements.
La superior inercia química del PTFE (vs. PEEK) es ideal para solventes agresivos, ácidos/bases fuertes y electrolitos no acuosos (por ejemplo, líquidos iónicos, solventes orgánicos utilizados en la investigación de baterías de litio-metal o de iones de sodio).
Supports both conventional aqueous and non-aqueous systems. The tradeoff is that PTFE is softer and less dimensionally stable under torque than PEEK, which can make sealing more sensitive to assembly
Electrodo de trabajo de disco personalizable que se puede usar como colector de corriente para la instalación de papel de carbono, níquel en espuma y otras muestras de trabajo proporcionadas por el usuario.
Especificaciones:
Materiales:
- Material del cuerpo: PTFE (politetrafluoroetileno)
- Material de la ventana: cuarzo
Dimensions
- Dimensiones exteriores: 62*22,
- Grosor total: 50mm (después de la instalación de WE)
- Volumen < 5 mL)
Ventana de observación:
Ø26
- Grosor de la ventana: 1mm
- Distancia Ventana-a-WE: ajustable
La celda AIDA K006 incluye:
- CE de alambre de Pt integrado
- RE Ag/AgCl (RE de ion de mercurio no disponible)
- WE personalizable (El electrodo de disco de GC Ø5 se usa principalmente).

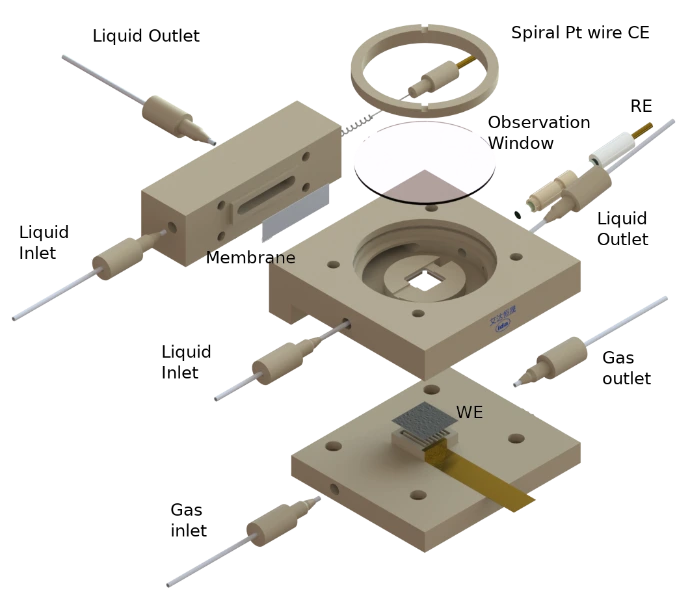

Celda espectroelectroquímica Raman in-situ de doble cámara K008
Características:
Dos cámaras separadas (ánodo y cátodo) separadas por una membrana, con entradas/salidas de líquido y puertos de entrada/salida de gas dedicados, un electrodo de contraelectrodo de alambre de platino en espiral, un puerto de electrodo de referencia separado y una ventana óptica para acceso Raman.
Célula de batería/flujo in-situ verdadera, que soporta la gestión simultánea de gas y líquido — crítico para estudiar el ciclo de baterías, la reducción de CO₂, las reacciones de celdas de combustible y cualquier sistema donde los entornos del ánodo y el cátodo deban estar aislados.
Especificaciones:
Materiales:
- Material del cuerpo: PEEK
- Material de la ventana: zafiro
Dimensiones externas: 87*70*20mm
Ventana de observación:
- Ø40
- Grosor de la ventana: 1mm
- Distancia de la ventana al WE: 2.5mm
Tamaño de instalación de WE
- 15*15 *(0~2.2 grosor) mm,
La celda AIDA K008 incluye:
- CE de alambre de Pt integrado,
- RE Ag/AgCl (RE de ion de mercurio no disponible)
