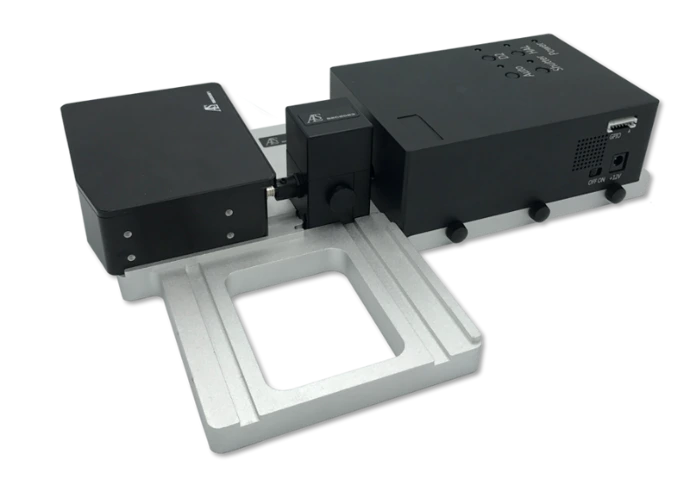

SEC2120

Compensación entre resolución y detector

• Cálculo de resolución teórica
  Usando un sensor CMOS, la resolución teórica sobre un ancho de banda de 825 nm es de 0.8 nm/píxel.
  Sin embargo, la resolución real está limitada por la rendija de entrada (25 µm) y la densidad de líneas del gratings, resultando en un límite inferior práctico de 1.4 nm.
  Incluso si se actualiza a un sensor de 2048 píxeles, la resolución sigue constriñéndose por el sistema óptico y no puede superar 1.4 nm. Además, un tamaño de píxel más pequeño (14 x 200 µm) puede llevar a una reducción de la sensibilidad.

• Ventaja de Sensibilidad

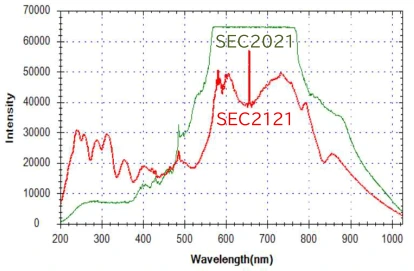

  El sensor CMOS del SEC2121 cuenta con grandes píxeles de 28 x 200 µm, duplicando el área sensible a la luz en comparación con el sensor de 2048 píxeles, lo que resulta en una mejora de sensibilidad de más del 100% en el rango visible. Como se muestra en la línea roja de la Fig. 2, su relación señal-ruido es significativamente superior a los diseños convencionales de píxeles pequeños.


Impacto de los Parámetros Técnicos Clave

• Slit de Entrada:El slit de 25 µm mantiene una buena resolución mientras evita la atenuación de la señal causada por slits excesivamente estrechos.

• Rendimiento de la Rejilla:La rejilla de difracción que cubre de 200 a 1025 nm está optimizada en densidad de líneas para dispersar eficazmente la luz en el ancho de banda de 825 nm.

• Características del Sensor:El diseño de bajo ruido del sensor CMOS (por ejemplo, estructura de píxel PPD) mejora aún más las capacidades de detección de luz débil.


Aplicación Recomendada

Esta configuración es adecuada para aplicaciones que requieren alta sensibilidad pero no una resolución extremadamente alta.

Nota:Lograr una mayor resolución requeriría una optimización simultánea de la densidad de líneas de la rejilla y el ancho del slit, lo que podría implicar un costo en la reducción de la sensibilidad.

El diseño actual del SEC2121 logra un equilibrio práctico suficiente y amigable para el usuario, lo que lo convierte en una opción ideal para la mayoría de los laboratorios.

Optimización del equilibrio en el rango UV–Vis

• ‌Solución a problemas de sobrecarga localizada
  Grating Optimization: Utilizing a novel diffraction grating design to improve the uniformity of light throughput in the ultraviolet (200 – 400 nm) and visible (400 – 800 nm) regions, avoiding localized overload caused by efficiency differences in conventional gratings (see the comparison curves in Fig. 3).
  Detector Component Coordination: Improving the matching between the CMOS sensor and the grating to ensure effective reception of ultraviolet signals and reduce signal saturation in high-intensity regions.
  Enhanced Light Source Stability: Integrating an adaptive light source drive circuit to dynamically adjust output power, preventing detection distortion caused by excessively strong single-wavelength emission.
•

• Ampliando el rango de aplicaciones
  La sensibilidad UV mejorada permite una detección más precisa de compuestos orgánicos traza (por ejemplo, derivados del benceno, PAHs), adecuada para el monitoreo ambiental y la seguridad alimentaria.
  Optimización de la relación señal-ruido en la región visible, apoyando el análisis de color de alta precisión (por ejemplo, pruebas de solidez del color textil).

Logrando avances en la detección de alta velocidad

• ‌Fortalezas de los sensores CMOS:Tiempo de exposición ultra corto: velocidad de exposición a nivel de 100 microsegundos, dos órdenes de magnitud más rápida que los dispositivos CCD convencionales (que típicamente requieren varios milisegundos), lo que permite capturar procesos transitorios rápidos como las vidas útiles de fluorescencia y la quimioluminiscencia.
•

• High-Intensity Light Detection Capability: By employing dynamic range expansion technology, it supports direct measurement of high-intensity samples (e.g., laser-induced breakdown spectroscopy) without the need for additional attenuation devices.
  Ejemplos de Aplicaciones de Espectroscopía Transitoria
  Monitoreo Electroquímico: Observación en tiempo real de variaciones espectrales durante reacciones redox en superficies de electrodos.
  Monitoreo de Bioactividad: Registro de señales de fluorescencia dinámicas en procesos enzimáticos.

Aseguramiento de Calibración de Linealidad: Sensores CMOS precargados de fábrica con datos de calibración lineal de múltiples segmentos utilizan compensación de hardware para mantener la linealidad entre la intensidad de luz y el voltaje de salida (R² > 0.999), previniendo errores cuantitativos comunes en sensores convencionales.

Calibración de Longitud de Onda Precisa: Referencia de Lámpara de Mercurio: Lámparas de mercurio de baja presión (por ejemplo, 253.7 nm, 365.0 nm) se utilizan para calibración polinómica de alto orden, proporcionando una precisión de longitud de onda de ± 0.2 nm.

Compensación de Temperatura: Sensor de temperatura integrado corrige el desplazamiento de longitud de onda inducido por la rejilla en tiempo real, manteniendo la estabilidad a largo plazo.
